Поддержание комфортного микроклимата в жилых и общественных зданиях сложная инженерная задача, требующая комплексного подхода. Современный рынок климатической техники предлагает широкий спектр решений: от компактных настенных сплит-систем до мощных мультизональных VRF-систем и чиллеров с фанкойлами, а также систем приточной вентиляции с рекуперацией тепла.

Правильный выбор оборудования напрямую зависит от архитектурных особенностей помещения, требуемой производительности и бюджета givemeair.ru.

Настенные кондиционеры! Универсальное решение для большинства помещений

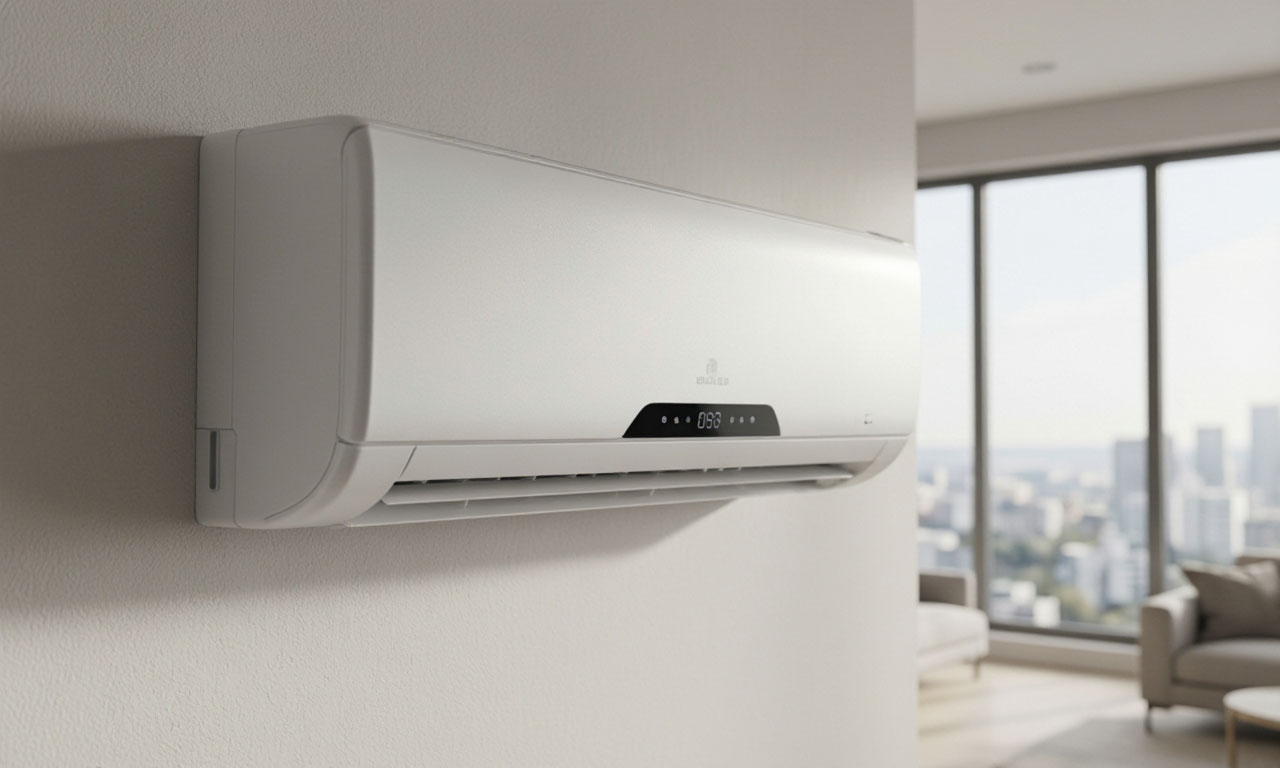

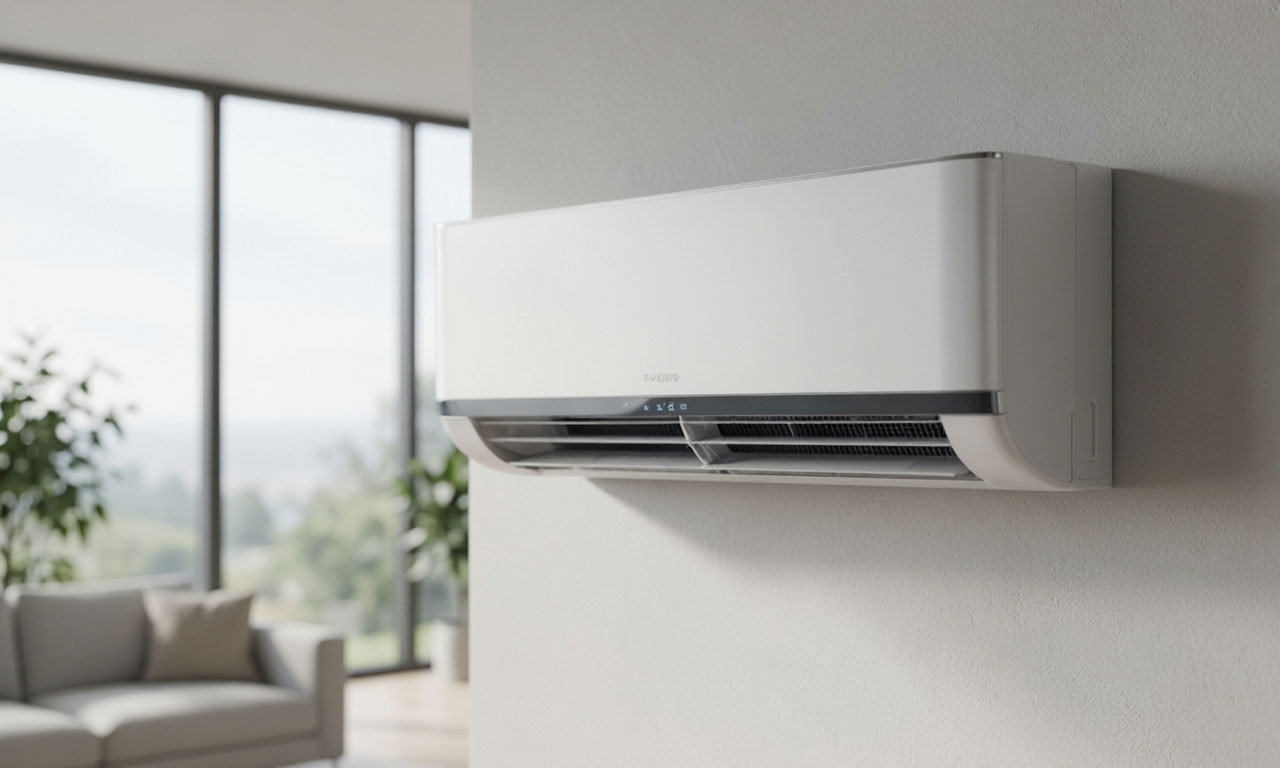

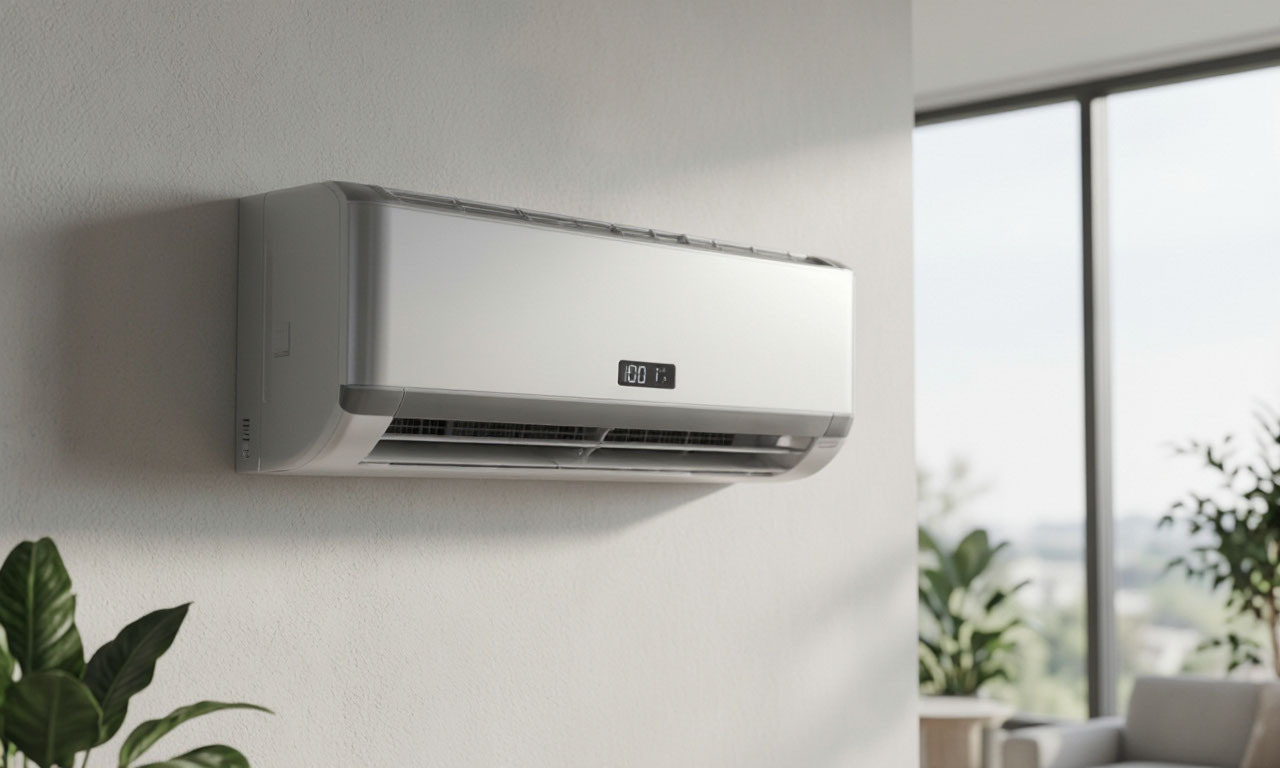

Настенные кондиционеры остаются наиболее распространенным типом сплит-систем, применяемым как в бытовых, так и в небольших коммерческих объектах. Конструкция такого кондиционера включает наружный и внутренний блоки, соединенные фреоновыми магистралями и сигнальными кабелями. Диапазон холодопроизводительности настенных моделей обычно варьируется от 2 до 10 кВт, что позволяет обслуживать помещения площадью до 100 квадратных метров.

Основой любой сплит-системы является компрессор, расположенный в наружном блоке. Современные модели оснащаются инверторным компрессором, обеспечивающим плавное регулирование производительности. В отличие от устаревших систем on/off, где компрессор работает на полной мощности либо полностью отключается, инверторная технология позволяет непрерывно изменять частоту вращения вала, подстраиваясь под текущую тепловую нагрузку.

Это дает существенный выигрыш в энергоэффективности (экономия до 30-40% электроэнергии) и продлевает срок службы оборудования благодаря отсутствию частых пусковых нагрузок.

Внутренний блок настенного кондиционера оснащен теплообменником-испарителем, в котором происходит испарение хладагента с поглощением тепла из помещения. Фильтр глубокой очистки улавливает крупные частицы пыли, шерсть животных и другие механические загрязнения, защищая теплообменник от засорения и улучшая качество воздуха. Горизонтальные и вертикальные жалюзи позволяют распределять охлажденный или нагретый воздух в нужном направлении.

Кондиционер может работать не только на охлаждение, но и на обогрев помещения. Эта функция реализуется с помощью четырехходового клапана, который изменяет направление движения хладагента в системе. При переключении режима внутренний блок начинает работать как конденсатор, выделяя тепло в помещение, а наружный как испаритель, забирая тепло из окружающего воздуха.

Такой тепловой насос способен эффективно обогревать помещение даже при отрицательных температурах (до -15…-25 °C, в зависимости от модели).

Управление настенными кондиционерами осуществляется с помощью инфракрасных пультов дистанционного управления, а для премиальных моделей доступны проводные пульты и модули Wi-Fi для интеграции в системы "умный дом". С пульта можно выбрать режим работы (охлаждение, обогрев, осушение, вентиляция), задать желаемую температуру, скорость вентилятора внутреннего блока и настроить таймер включения-выключения.

Расширенные модели позволяют активировать ночной режим для снижения уровня шума наружного блока или экономичный режим, ограничивающий максимальное энергопотребление.

Мульти-сплит-системы? Эффективное кондиционирование для многокомнатных квартир и коттеджей

Когда требуется обеспечить климатический комфорт в нескольких помещениях, мульти-сплит-система становится оптимальным выбором. К одному наружному блоку мульти-сплит-системы можно подключить от двух до пяти внутренних блоков различных типов: настенных, канальных, кассетных или напольно-потолочных.

• Это позволяет обслуживать несколько комнат, экономя место на фасаде здания (несколько наружных блоков заменяются одним) и снижая общую стоимость монтажа по сравнению с установкой отдельных сплит-систем в каждой комнате.
• Конструктивно наружный блок мульти-сплит-системы сложнее, чем у обычной сплит-системы он оснащается несколькими парами соединительных вентилей для подключения трубопроводов к каждому внутреннему блоку. В системах мощностью свыше 10 кВт устанавливается ресивер специальная ёмкость для сглаживания неравномерности расхода хладагента. При работе только одного внутреннего блока излишки хладагента накапливаются в ресивере, а при включении всех блоков возвращаются в контур.

Важное преимущество современных мульти-сплит-систем независимая работа каждого внутреннего блока. За счет отдельных регулирующих вентилей на контуре каждого блока можно в одной комнате охлаждать воздух, в другой нагревать, в третьей осушать, задавая индивидуальные температурные настройки. Эта гибкость достигается благодаря инверторному компрессору, подстраивающему свою производительность под суммарную нагрузку всех включенных внутренних блоков.

При проектировании мульти-сплит-системы необходимо учитывать параметр загрузки наружного блока, который может варьироваться от 50 до 150% от номинальной холодопроизводительности. Загрузка 150% допустима, когда включение внутренних блоков происходит не одновременно например, в коттедже днем работают кондиционеры на первом этаже (гостиная, кухня), а ночью в спальнях на втором этаже. Или в офисных помещениях с разной ориентацией по сторонам света: пик солнечной нагрузки на восточные окна приходится на утро, на западные на вторую половину дня.

Суммарная пиковая нагрузка оказывается меньше арифметической суммы мощностей.

Нижний предел загрузки 50% востребован при поэтапном запуске объекта, когда наружный блок устанавливается на полную проектную мощность, а внутренние блоки монтируются и вводятся в эксплуатацию постепенно по мере готовности помещений.

Следует различать бытовые и полупромышленные мульти-сплит-системы. В полупромышленных системах отсутствуют индивидуальные регулирующие клапаны на каждом внутреннем блоке все внутренние блоки включаются и выключаются синхронно, а мощность изменяется одинаково (например, все одновременно работают на 100% или 30% производительности). Такие системы применимы только в помещениях с однотипным тепловым режимом либо в одном большом пространстве, где невозможно установить один мощный внутренний блок.

Кассетные кондиционеры. Эстетичное решение для помещений с подвесными потолками

Кассетные кондиционеры предназначены для скрытой установки за подвесным потолком. Видимой остается только декоративная панель с воздухораспределительной решеткой, которая гармонично вписывается в стандартные ячейки потолка размером 600×600 мм или 1200×1200 мм. Такое решение позволяет сохранить эстетику интерьера, не загромождая стены и не привлекая внимания к климатическому оборудованию.

Мощность кассетных кондиционеров варьируется от 2,5 до 15 кВт, что позволяет обслуживать помещения площадью от 20 до 160 м². Высота внутреннего блока оптимизируется производителями для монтажа в минимальном подпотолочном пространстве (обычно достаточно 25-40 см), однако наличие подвесного потолка является обязательным условием установки.

Ключевая особенность кассетных кондиционеров распределение воздушного потока в четырех направлениях через боковые жалюзи декоративной панели. Воздух засасывается через центральный воздухозаборник, проходит через теплообменник, расположенный по периметру корпуса, и затем подается в помещение равномерно во все стороны. Это обеспечивает эффективное перемешивание воздуха и минимизацию сквозняков, что особенно важно в помещениях с высокими потолками и большой площадью.

• Многие современные кассетные кондиционеры оснащаются встроенным дренажным насосом для отвода конденсата это критически важно при установке в помещениях без естественного уклона для слива воды. Давление насоса может достигать 800 мм водяного столба, что позволяет организовать отвод конденсата на значительное расстояние.
• Некоторые модели кассетных кондиционеров поддерживают функцию подмеса свежего воздуха с улицы до 15% от общей производительности. Это достигается за счет установки дополнительного лючка на боковой поверхности внутреннего блока для подключения воздуховода. Однако следует понимать, что такой подмес ограничен и не заменяет полноценную приточную вентиляцию он лишь обеспечивает минимальное обновление воздуха в помещении.
• Кассетные кондиционеры также могут использоваться в составе мульти-сплит-систем или мультизональных VRF-систем наряду с другими типами внутренних блоков. Это делает их универсальным выбором для объектов смешанного назначения: например, в административных зданиях кассетные блоки устанавливаются в коридорах и холлах, а настенные в небольших кабинетах.

Бытовая приточная вентиляция? Свежий воздух без сквозняков

Кондиционеры обеспечивают комфортную температуру, но не решают проблему недостатка свежего воздуха в герметичных современных помещениях. Бытовая приточная вентиляция выполняет принудительный воздухообмен, подавая в помещение очищенный наружный воздух и одновременно удаляя отработанный. Это особенно актуально для квартир с герметичными стеклопакетами и домах с системами теплоизоляции, где естественная вентиляция практически отсутствует.

Базовые приточные установки представляют собой компактные настенные или потолочные устройства, оснащенные вентилятором для забора воздуха с улицы и фильтрами для очистки от пыли, сажи и аллергенов. Производительность бытовых моделей обычно составляет от 70 до 450 м³/час, что достаточно для обеспечения нормативного воздухообмена в квартире средней площади. Критически важным параметром при выборе является уровень шума в ночном режиме, особенно для установки в спальнях и детских комнатах.

Наиболее совершенным решением в классе приточной вентиляции являются установки с рекуператором. Рекуператор это теплообменник, в котором тепло от удаляемого воздуха передается приточному, без смешивания потоков.

Это позволяет подогревать холодный уличный воздух зимой и охлаждать его летом за счет вытяжного воздуха, существенно сокращая затраты на подогрев (или охлаждение) приточного воздуха. Эффективность современных рекуператоров достигает 70-90%, что превращает их в ключевой элемент энергоэффективных систем вентиляции.

Дополнительные опции бытовых приточных установок могут включать электрический нагреватель для догрева воздуха в сильные морозы (если рекуперация не обеспечивает нужную температуру притока), увлажнитель для поддержания комфортного уровня влажности зимой и многоступенчатую систему фильтрации (включая НЕРА-фильтры для улавливания тонкодисперсных частиц и активированные угольные фильтры для удаления запахов).

Микроклимат воздуха! Нормативные параметры и комплексный подход

Микроклимат помещения определяется сочетанием температуры воздуха и ограждающих конструкций, влажности и подвижности воздуха в обслуживаемой зоне (пространство, где люди находятся не менее 2 часов непрерывно или 6 часов суммарно в течение суток). Нормативные значения микроклимата регламентируются ГОСТ 30494-2011, который устанавливает оптимальные и допустимые параметры для жилых, общественных и административных зданий.

• Оптимальные параметры микроклимата обеспечивают нормальное тепловое состояние организма при минимальном напряжении механизмов терморегуляции и ощущение комфорта не менее чем у 80% людей. Допустимые параметры допускают некоторое ухудшение самочувствия при усиленном напряжении терморегуляции, но не вызывают повреждений здоровья.
• Основные контролируемые показатели температура воздуха (рекомендуемый диапазон для холодного периода 20-22 °C, для теплого 22-24 °C), относительная влажность (оптимальный интервал 30-60%) и скорость движения воздуха (не более 0,2-0,3 м/с).
• Обеспечение всех этих параметров требует комплексного подхода, объединяющего системы кондиционирования, вентиляции и увлажнения/осушения. Современные системы автоматизации позволяют управлять всеми компонентами с единого контроллера, поддерживая параметры микроклимата в заданных пределах с минимальным участием человека.
• Например, мультизональные VRF-системы в сочетании с приточными установками с рекуперацией обеспечивают одновременно и температуру, и качество воздуха в каждом помещении индивидуально.

Тепловые насосы, чиллеры и фанкойлы? Профессиональные решения для больших объектов

В сегменте коммерческих и промышленных объектов применяются системы "чиллер-фанкойл" и мультизональные VRF-системы, обеспечивающие кондиционирование зданий с большой площадью и количеством помещений.

Чиллер это центральная холодильная машина, которая производит холодную или горячую воду (в режиме теплового насоса) для системы кондиционирования. По принципу работы чиллер аналогичен наружному блоку сплит-системы, но охлаждает не фреон, а промежуточный теплоноситель воду или этиленгликоль, циркулирующий по трубам к внутренним блокам-фанкойлам. Фанкойл это теплообменник с вентилятором, который нагревает или охлаждает воздух в помещении за счет теплоносителя, подаваемого от чиллера.

Современные тенденции в производстве чиллеров интеграция гидромодуля (насосная группа, расширительный бак, автоматика) непосредственно в корпус чиллера, что упрощает монтаж, экономит до 40-50% полезной площади и снижает итоговую стоимость системы на 45% по сравнению с раздельной компоновкой. Модульные инверторные чиллеры могут объединяться в группу до 16 модулей для поэтапного наращивания мощности без замены оборудования и с сохранением работоспособности системы при сервисном обслуживании.

Тепловой насос работает по принципу обратного цикла парокомпрессионной машины: он забирает тепловую энергию из окружающей среды (наружного воздуха, грунта или воды) и передает ее в систему отопления и горячего водоснабжения здания. В режиме охлаждения тепловой насос работает как обычный чиллер, отводя тепло из помещений наружу.

Использование экологически чистых хладагентов с низким потенциалом глобального потепления (например, R32 вместо R410A) становится обязательным требованием для современного оборудования.

Инверторное управление компрессором позволяет тепловому насосу плавно регулировать производительность в широком диапазоне, обеспечивая высокие коэффициенты энергоэффективности SEER и SCOP. Например, современные модели достигают класса энергоэффективности A+++ в режиме обогрева низкотемпературной воды (+35 °C) и A++ при высокотемпературном режиме (+55 °C).

В мультизональных VRF-системах (часто называемых мульти-сплит-системами полупромышленного класса) наружный блок также оснащается инверторным компрессором и может подключать до 30-50 внутренних блоков различных типов настенных, канальных, кассетных, напольных. Такие системы являются золотым стандартом для офисных центров, гостиниц и жилых комплексов, обеспечивая индивидуальный климат в каждом помещении при минимальных затратах на монтаж межблочных коммуникаций.

Выбор и эксплуатация. Практические рекомендации

Расчет мощности. Производительность кондиционера рассчитывается исходя из площади помещения, высоты потолков, числа окон, тепловыделений от людей и электрооборудования.

Упрощенный метод 1 кВт холодопроизводительности на 10 м² площади при стандартной высоте потолков 2,7-3 м. Для помещений с панорамным остеклением, южной ориентацией или большим количеством оргтехники требуется запас мощности 15-30%. Категорически не рекомендуется устанавливать кондиционер меньшей мощности он будет работать на пределе, быстро изнашивая компрессор и не обеспечивая комфортную температуру.

Монтаж. Качество монтажа влияет на срок службы оборудования не меньше, чем его марка. Основные ошибки при установке неправильный выбор диаметра фреоновых труб, недостаточная вакуумация системы (содержание влаги и воздуха в контуре приводит к деградации масла и компрессора), некачественная теплоизоляция трубопроводов (ведет к образованию конденсата и промерзанию в зимний период).

Монтаж должен выполняться только лицензированными специалистами с обязательным выполнением технологических регламентов производителя.

Обслуживание. Регулярное техобслуживание включает чистку фильтров внутреннего блока (каждые 2-4 недели в активный сезон), проверку уровня хладагента, осмотр дренажной системы на предмет засоров, чистку теплообменников наружного блока от пуха и листвы.

Профессиональное сервисное обслуживание рекомендуется проводить дважды в год перед началом сезона охлаждения и перед сезоном обогрева. Пренебрежение обслуживанием ведет к росту энергопотребления на 15-30%, снижению производительности, появлению неприятных запахов (грибок и плесень в дренажном поддоне) и преждевременному выходу компрессора из строя.

Подбор климатического оборудования! Детальный расчет и практические методики

Правильный подбор климатического оборудования ключевой фактор, определяющий комфорт в помещении, энергоэффективность системы и срок её службы. Ошибки на этапе подбора мощности приводят либо к недостаточной производительности, когда кондиционер работает на пределе возможностей и быстро выходит из строя, либо к избыточной мощности, вызывающей частые включения-выключения неинверторных компрессоров и повышенный износ оборудования.

Расчеты базируются на теплофизических принципах и нормативных документах, и здесь мы разберем их детально.

Расчет холодопроизводительности кондиционера

Базовый метод по площади

Упрощенный метод расчета предлагает ориентироваться на соотношение 1 кВт холодопроизводительности на 10 м² площади при стандартной высоте потолков 2,5–3 метра, с одним окном и умеренной тепловой нагрузкой. Для комнаты площадью 20 м² потребуется кондиционер на 2 кВт, для 30 м² на 3 кВт. Этот метод даёт ориентировочное значение для предварительного подбора.

Формула базового расчета:

Q = S / 10

Где Q требуемая холодопроизводительность, кВт; S площадь помещения, м².

Уточненный расчет теплопритоков

Профессиональный расчет холодопроизводительности это сумму всех теплопритоков в помещение. Формула имеет вид:

Q = Q₁ + Q₂ + Q₃

Где:

• Q₁ теплопритоки от ограждающих конструкций (стен, окон, крыши)
• Q₂ теплопритоки от людей
• Q₃ теплопритоки от оборудования и освещения

Расчет теплопритоков через ограждающие конструкции

Теплопритоки через наружные стены и покрытие рассчитываются по формуле:

Q₁ = k × F × (tн − tв)

Где:

• k действительный коэффициент теплопередачи ограждения, Вт/(м²·К)
• F расчетная площадь поверхности ограждения, м²
• tн расчетная температура наружного воздуха, °С (для летнего периода принимается по СНиП)
• tв расчетная температура внутри помещения, °С (обычно 22–24 °С)

Коэффициент теплопередачи многослойной конструкции рассчитывается как:

k = 1 / R₀

где R₀ = Rн + Rт + Rв общее сопротивление теплопередаче:

• Rн = 1/αн сопротивление теплоотдаче с наружной стороны
• Rт = Σ(δi/λi) сумма сопротивлений теплопроводности каждого слоя
• Rв = 1/αв сопротивление теплоотдаче с внутренней стороны
• δi толщина слоя, м
• λi коэффициент теплопроводности материала, Вт/(м·К)

Числовой пример расчета теплопритоков через стену:

Пусть наружная стена площадью 15 м² имеет сопротивление теплопередаче R₀ = 0,8 м²·К/Вт. Тогда k = 1/0,8 = 1,25 Вт/(м²·К). При температуре наружного воздуха tн = 30 °С и внутренней tв = 24 °С:

Qстена = 1,25 × 15 × (30 − 24) = 112,5 Вт

Теплопритоки через окна (инсоляция)

Окна создают наиболее динамичную часть тепловой нагрузки, поскольку пропускают коротковолновую солнечную радиацию напрямую, мгновенно нагревая поверхности внутри помещения. Солнечная радиация может добавлять от 0,5 до 1,5 кВт тепла на одно окно в зависимости от ориентации.

Для расчета теплопритоков через окна используются коэффициенты, учитывающие:

• Ориентацию окна по сторонам света (южная, западная ориентация дают максимальные притоки до +30% к базовой мощности)
• Тип остекления (одинарное, двойное, с теплосохраняющим покрытием)
• Наличие солнцезащитных устройств (жалюзи, шторы, козырьки)

Каждое окно добавляет 0,1–0,2 кВт тепла (в упрощенном расчете), но при прямом солнечном освещении эта цифра значительно возрастает.

Пример расчета теплопритоков через окно:

Для окна площадью 2 м² с двойным остеклением, ориентированного на юг, удельный тепловой поток солнечной радиации может составлять около 300–500 Вт/м² в пиковые часы. При коэффициенте пропускания стекла 0,7:

Qокно = 2 × 400 × 0,7 = 560 Вт

Теплопритоки от людей

Каждый человек в состоянии покоя выделяет около 100 Вт тепла (явное и скрытое тепловыделение). При легкой физической нагрузке тепловыделение возрастает до 130–150 Вт, при тяжелой до 250 Вт и более.

Qлюди = N × q

Где N количество человек в помещении, q тепловыделение на одного человека (Вт).

Для расчета в условиях кондиционирования (температура 24–26 °С) обычно принимают q = 100–120 Вт на человека в состоянии покоя или при сидячей работе.

Теплопритоки от оборудования

Каждый работающий электроприбор выделяет тепло, примерно равное его потребляемой мощности. Компьютер добавляет 200–300 Вт, телевизор 100–200 Вт, холодильник 100–150 Вт.

Для упрощенного расчета можно использовать формулу:

Qоборуд = Σ P × η

Где P потребляемая мощность прибора, η коэффициент преобразования электроэнергии в тепло (для большинства приборов ≈ 0,8–1,0).

Расчет для мульти-сплит-систем

Подбор мощности наружного блока

Для мульти-сплит-системы мощность наружного блока должна покрывать суммарную потребность всех внутренних блоков. При этом допускается, чтобы суммарная мощность внутренних блоков превышала мощность наружного не более чем на 20–30% (при неодновременной нагрузке).

Ориентировочный расчет: на каждые 10 м² обслуживаемой площади требуется 0,8–1,2 кВт холодопроизводительности наружного блока. Для трех комнат площадью 15 + 18 + 20 = 53 м² потребуется система мощностью около 5–6 кВт с запасом.

Числовой пример:

Помещения:

• Комната 1: 18 м², южная сторона, компьютер, 1 человек
• Комната 2: 14 м², северная сторона, телевизор, 2 человека
• Комната 3: 22 м², западная сторона, 3 человека, холодильник

Расчет по базовому методу:

• Комната 1: 18/10 = 1,8 кВт + 30% (юг) + 0,3 кВт (компьютер) + 0,1 кВт (человек) = 2,74 кВт
• Комната 2: 14/10 = 1,4 кВт + 0,15 кВт (телевизор) + 0,2 кВт (2 чел.) = 1,75 кВт
• Комната 3: 22/10 = 2,2 кВт + 20% (запад) + 0,3 кВт (3 чел.) + 0,15 кВт (холодильник) = 3,29 кВт

Суммарная мощность = 7,78 кВт. Наружный блок должен обеспечивать 5,4–7,8 кВт с учетом коэффициента одновременности.

Расчет длины трасс и перепада высот

При подборе мульти-сплит-системы критически важно учитывать:

• Максимальную длину фреоновой магистрали (обычно 20–50 м)
• Суммарную длину трасс всех внутренних блоков
• Перепад высот между наружным и внутренними блоками (обычно 10–15 м)
• Перепад высот между внутренними блоками (обычно 5–7,5 м)

Если общая длина трассы превышает допустимую, производительность системы падает, и требуется дозаправка хладагентом. Например, при суммарной длине трассы 45 м потребуется наружный блок, рассчитанный на 50 м.

Расчет производительности приточной вентиляции

Метод расчета по кратности воздухообмена

Кратность воздухообмена показывает, сколько раз в течение одного часа полностью обновляется воздух в помещении. Нормативные значения кратности зависят от назначения помещения.

Lкрат = n × S × H

Где:

• n нормируемая кратность воздухообмена, ч⁻¹
• S площадь помещения, м²
• H высота потолка, м

Для жилых комнат кратность составляет n = 0,35–1,0 ч⁻¹, для офисов n = 1,5–2,5 ч⁻¹.

Числовой пример для жилой комнаты:

Площадь 20 м², высота потолка 2,7 м, кратность n = 0,5 (для жилых помещений по нормам):

Lкрат = 0,5 × 20 × 2,7 = 27 м³/ч

По современным нормам (СП 54.13330) минимальный расход наружного воздуха для жилых помещений составляет 3 м³/ч на 1 м² площади или 30 м³/ч на человека. Для комнаты 20 м² минимум составляет 60 м³/ч это значение и следует принимать за основу.

Числовой пример для офиса:

Площадь офиса 100 м², высота потолка 3 м, кратность для офисов n = 2,5:

Lкрат = 2,5 × 100 × 3 = 750 м³/ч

Метод расчета по количеству людей

Lлюди = N × Lнорм

Где N количество людей, постоянно находящихся в помещении (более 2 часов), Lнорм нормативный расход воздуха на одного человека.

Нормативы расхода наружного воздуха на человека:

• Для жилых помещений: 30 м³/ч на человека
• Для офисов с естественной вентиляцией: 40 м³/ч на человека
• Для офисов с механической вентиляцией: 60 м³/ч на человека

Числовой пример:

Офисное помещение площадью 100 м² с 5 рабочими местами:

Lлюди = 5 × 60 = 300 м³/ч

Итоговая производительность выбирается как максимальное из значений, полученных по кратности и по количеству людей. В данном случае Lкрат = 750 м³/ч, Lлюди = 300 м³/ч → принимается L = 750 м³/ч.

Расчет тепловой мощности калорифера для подогрева приточного воздуха

Для холодного времени года необходимо рассчитать мощность для подогрева наружного воздуха до комфортной температуры:

Qнагрев = 0,335 × L × (tв − tн)

Где:

• Qнагрев мощность нагрева, кВт
• L объемный расход воздуха, м³/ч
• tв желаемая температура на выходе, °С
• tн температура наружного воздуха, °С
• 0,335 коэффициент, учитывающий теплоемкость воздуха

Числовой пример:

Расход L = 750 м³/ч, tв = 20 °С, tн = -25 °С:

Qнагрев = 0,335 × 750 × (20 − (-25)) = 0,335 × 750 × 45 = 11 306 Вт ≈ 11,3 кВт

При использовании рекуператора с эффективностью 75% необходимая мощность снижается до:

Qнагрев_рек = 11,3 × (1 − 0,75) = 2,8 кВт

Расчет систем чиллер-фанкойл

Определение общей тепловой нагрузки

Для системы чиллер-фанкойл расчет ведется аналогично суммируются теплопритоки по всем помещениям. К полученной сумме добавляется запас 10–15% на потери в гидравлической системе.

Производительность чиллера выбирается по суммарной холодопроизводительности всех фанкойлов с коэффициентом одновременности:

Qчиллера = Qсум × kодн

Где kодн коэффициент одновременности (0,7–1,0 в зависимости от характера использования помещений).

Гидравлический расчет

При проектировании системы чиллер-фанкойл выполняется гидравлический расчет для определения диаметров трубопроводов и параметров насосного оборудования. Сечение труб подбирается исходя из расчетной скорости потока (обычно около 1 м/с). Материалы труб (сталь, медь, пластик) выбираются с учетом коррозионной стойкости и особенностей монтажа.

Потери давления в системе:

ΔP = ΔPтр + ΔPмс + ΔPарм

Где:

• ΔPтр потери по длине трубопровода
• ΔPмс потери на местных сопротивлениях (повороты, переходы)
• ΔPарм потери на запорно-регулирующей арматуре

Расчет энергоэффективности- коэффициент COP

Для систем с тепловыми насосами (включая кондиционеры в режиме обогрева) важным параметром является коэффициент преобразования энергии COP (Coefficient of Performance) отношение полученной тепловой мощности к затраченной электрической.

В моделях с инверторным компрессором COP достигает 4,25–5, то есть 1 кВт электроэнергии преобразуется в 4–5 кВт тепла. Для сравнения, обычный масляный обогреватель дает 1 кВт тепла на 1 кВт электроэнергии.

COP = Qтепловая / Wэлектрическая

Для отопления дома площадью 100 м² с теплопотерями 10 кВт потребуется тепловой насос мощностью 10 кВт. При COP = 4,0 электрическая мощность составит 2,5 кВт, что дает экономию до 75% по сравнению с прямым электронагревом.

Советы по подбору

Запас мощности

При выборе кондиционера рекомендуется закладывать запас мощности:

• Для квартир со стандартными теплопритоками: 10–15%
• Для помещений с панорамным остеклением: 20–30%
• Для кухонь и офисов с большим количеством техники: 20–25%
• Для южной ориентации: +15–20% к базовой мощности

Учет минимальной мощности

Важно помнить, что для неинверторных кондиционеров избыточная мощность столь же вредна, как и недостаточная. При завышении мощности более чем на 15–20% система будет слишком часто включаться и выключаться (так называемый "циклический режим"), что приводит к повышенному износу компрессора.

Проверка совместимости блоков

При подборе мульти-сплит-системы все блоки должны быть от одного производителя. Даже в рамках одной марки необходимо проверять совместимость внешнего и внутренних блоков по каталогу производителя.

Расчет срока окупаемости

Для систем с инверторным компрессором и тепловыми насосами важно рассчитать срок окупаемости дополнительных вложений:

Срок окупаемости = (Цена инверторной системы − Цена обычной) / (Годовая экономия электроэнергии)

При разнице в стоимости 30 000 рублей и годовой экономии 10 000 рублей срок окупаемости составит 3 года.

Расчет климатического оборудования требует профессионального подхода и учета множества факторов. Представленные методики позволяют выполнить предварительную оценку, но для точного подбора рекомендуется привлекать специалистов-проектировщиков, особенно для сложных систем мульти-сплит, VRF, чиллер-фанкойл.

Сравнительная таблица климатических систем

Сравнительная таблица энергоэффективности систем

Об авторе

Александр

Редактор

Перейти на сайт Просмотреть все записи
